第一章???安裝準備
在安裝?CentriVap?之前，需要準備安裝場地，必須選擇水平、穩固的表
面。有良好的排氣條件，電源要求等。
一、?電源要求
CentriVap??離心濃縮儀要求一個專用良好接地的電源插座，電流容量為
8?A。
冷阱要求一個專用良好接地的電源插座，電流容量為?8 A。
二、?場地與排氣要求
如果操作有毒與可燃性溶液時，離心濃縮系統最好放置于通風柜中，或?強烈建議真空泵的排氣一定要在通風柜中。雖然選配的兩級阱可有效地減少
溶劑的排放，但我們還是要求真空泵的排氣在通風柜中進行。
三、?真空泵要求
處理水溶液樣品時，真空泵要求：排氣速度為?113L/min?，極限真空度
為?0.2*?10-3 mbar。
對于揮發笥溶劑來說，可使用隔膜泵，排氣速度為?42L/min?，極限真空
度為?200 mbar。
真空管使用 0.5?’ ?的管道。
第三章??安裝
一、?開箱
二、?組件
三、?安裝
1?、?緊急打開樣品室
CentriVap?離心濃縮儀在電源中斷時是無法打開蓋、進入樣品室中。?如果當無電源連接時一定要打開蓋的話，可在控制面板后面，左上部的小?圓孔中插入一小螺絲刀或類似的工具，這樣就解開了門鎖，一手按著螺絲
刀，另一手就能打開蓋。
注：千萬不要在?CentriVap?離心濃縮儀運行時，試圖打開門鎖或蓋。
2?、?組件的定位與管道的連接
CentriVap?離心濃縮儀、冷阱與真空泵的相對位置如圖所示或相反方?向。冷阱的制冷系統從儀器的后部排氣散熱，在它的周圍至少要有 ?3?’的
空間，確保在冷阱運行期間有良好的空氣流通。
安排好組件的位置后，使用提供的真空管把系統連接在一起。用
0.5?’的真空管連接離心濃縮儀的后部排氣輸出，另一端連接冷阱蓋上的一??個接頭上。取另一根管冷阱蓋上的另一接頭。另一端連接?The??Secondary Trap?上的“OUT?”接頭。取另一根真空管從?“The???Secondary??Trap”?連接
到真空泵的輸入端，并用卡箍把這些連接處緊固。
3?、?排氣安裝
如果?CentriVap?離心濃縮儀未能放置在通風柜中，使用用戶提供的管?連接真空泵的輸出端，用卡箍固定好，把另外一端放入通風柜或?qū)嶒?yàn)室的
專用通風設備中。
4?、?電源安裝
分別連接?CentriVap?離心濃縮儀與冷阱的電源線到實驗室的電源插座?上，把真空泵的電源線連接到離心濃縮儀的電源輸出上，真空泵的電源開
關處于“ON?”狀態，真空泵將受離心濃縮儀的控制。
5?、?轉子安裝
把轉子放置于離心濃縮儀的轉軸上，輕輕旋轉轉子，使轉軸上的栓子
與轉子上的卡槽縫合。這時，轉軸的上端與轉子中心齊平。
第四章??使用
一、??計劃
在操作前，應先全面地理解程序與設備操作。 CentriVap?獨特的性能是?按照加熱、真空與離心力的完美平衡，如此完美平衡未建立起來，這就可能?破壞或損失部分樣品。因此，如果您對?CentriVap?離心濃縮儀不熟悉或想運
行一新的應用時，以下對您的試驗性運行是有幫助的。
1?、?樣品管的選擇
正常情況下，樣品量不得超過樣品管的一半，樣品管的尺寸大小根據?轉子與樣品量的情況選擇，樣品管不能轉子中松動。不同型號的轉子提供
了能適合不同尺寸的樣品管孔。參照附?D。
2?、?上樣
良好的機械平衡能確保 CentriVap?離心濃縮儀的平衡運行，因此，如?果不是在全滿的情況下運行，上樣時，要正確分配好樣品轉子上樣品的重
量，確保良好的對稱性。
3?、?加熱設置建議
從?CentriVap?離心濃縮儀獲得的蒸發速度受多種因素影響。他們包括
溶劑的性質、溫度與真空系統的壓力等。
一般來說，在不破壞樣品的前提下，盡可能地提高運行溫度，可加快
蒸發過程。
4?、?時間設置建議
CentriVap?離心濃縮儀內置兩個計時器。“RUN????TIME?”在用戶設置?的時間段后關閉整個離心濃縮儀，中止旋轉、關閉加熱器、真空泵與釋放?真空。為了防止一些熱敏感樣品在溶劑蒸發完后受到過量的熱量，加熱器
可先于離心濃縮儀關機前關閉，在?“HEATER?TIME?”中設置一時間，這
樣當此時間到了，先關閉加熱器，而旋轉與真空到 “RUN????TIME?”到了
后才停止。
附?C?的表：?“CentriVap?Specifications?”預示了蒸發不同類型的溶劑?所需要的大概時間，但具體運行時間只有通過試驗得出。?CentriVap?離心
濃縮儀在預設的時間結束后有一聲音提示，并自動關機。
5?、?“Heat?Boost?”加熱器操作
有些型號的 CentriVap?離心濃縮儀配套了第二個?“Heat??Boost?”加熱
器，它位于樣品室外壁的上部，它給樣品提供附加的熱量，可加快蒸發。
此“Heat?Boost?”加熱器受微處理器的控制，維持樣品室底部的溫度，防
止樣品的過熱現象。
二、??CentriVap??控制面板

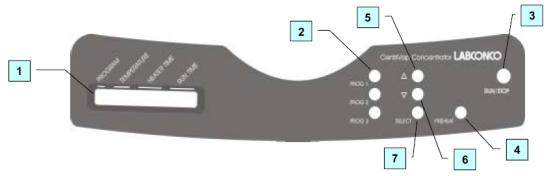

CentriVap?離心濃縮儀的控制面板如下如示，并有詳細說明。
1?、?Display(顯示屏)----液晶顯示屏，顯示設置參數與實際測量條件。
2?、?Program?Buttons(程序按鍵)----用一鍵方式啟動常用運行程序。
3?、?Run/Stop?Button(啟動/中止按鍵)----用于啟動或中止一個運行。
4?、?Preheat?Button(預加熱按鍵)----在上樣之前，打開加熱器預熱樣品室。
5?、?Increase??Button(增加按鍵)----?當按下時，增加最后選擇的設置點參數
值。
6?、?Decrease?Button(減少按鍵)----?當按下時，減少最后選擇的設置點參數
值。
7?、?Set?Point?Select?Button(設置點選擇按鍵?)----按此選擇鍵，可選擇需要
更改的參數。作為提示，在設置參數點上顯示箭頭。
三、??操作?CentriVap?控制面板
1?、?預加熱
按“PREHEAT?”鍵，對樣品室進行預加熱，顯示屏上顯示：
按增加或減少按鍵，直至 SP(設置點)到達設置數值，實際樣品室的 溫度(ACT)顯示在右邊，當加熱器進行加熱時，在實際溫度下一個條線會?亮。當再按一次?“PREHEAT?”鍵，或按?“RUN?”鍵后，才中止樣品室的預加熱。
2?、?選擇已存在的程序
操作參數能被保存于記憶中，這樣能重現運行的程序，共能貯存 ?9 ?個程序。選擇程序的方法：按?“SELECT?”鍵，直至箭頭指示程序號，此?表示此設置點可能運行或修改。按增加或減少鍵選擇程序號，當程序號被
改變，全部設置點顯示此程序上次輸入的參數。
把頻繁使用的程序貯存在程序?1?、2?或?3?中，這樣按?“PROG ???????1?”、?“PROG?2?”或“PROG?3?”可直接啟動程序，只需按一個鍵就可啟動轉子、
加熱器、計時器與真空泵。
3?、?更改溫度設置點
按“SELECT?”鍵，使箭頭指示在溫度設置點上，使用增加或減少鍵?改變溫度設置點，溫度可從?“OFF?”設置到?99℃?,?如果顯示為?“HI?”，此
設置溫度為 100℃?。最后的輸入貯存在記憶中。
4?、?更改運行時間或加熱器時間設置點
按“SELECT?”鍵，使箭頭指示在運行時間設置點上，使用增加或減
少鍵改變運行時間，時間可從?1?分鐘設置到 999?分鐘，如果顯示為
“ON?”，表示離心濃縮儀連續運行。最后的輸入貯存在記憶中。
如果有運行期間，按?“STOP?”鍵，計時器會記憶中止的時間，再一 ?次按“RUN?”時，繼續計時。如果您正在運行?“PROG ??1?”、“PROG ??2?”?或“PROG?3?”時，按“PROG?1?”、“PROG?2?”或“PROG?3?”鍵，重新設
置計時器，重新啟動一個新的運行。
在運行“PROG ?1?”、“PROG?2?”或“PROG?3?”以外其他程序時，按
住啟動鍵 5?秒種后，可對計時器進行重置。
四、??運行?CentriVap??離心濃縮儀
注：千萬不要在轉子轉動時試圖打開蓋。
千萬不要去損壞蓋鎖的機械結構。
在蓋有裂縫或其它損壞跡象時，不能使用。
在運行時，千萬不能傾斜?CentriVap?離心濃縮儀。
1?、??打開冷阱?“ON?”開關，當它達到操作溫度時，“READY?”指示燈
亮起。
2?、??選擇一個程序或設置設置點參數
3?、??根據需要預熱樣品室
4?、??如果?CentriVap?離心濃縮儀配置了?“HEAT?BOOST?”加熱器，并需
要附加加熱的話，打開?“HEAT?BOOST?”加熱器。
5?、 ?把樣品放入樣品管中，正常情況下，不得高于一半高度，把樣品管
放入轉子中。
6?、??把上好樣的轉子放入樣品室中。
7?、??關閉蓋。
8?、??按“RUN?”，如果顯示的是設置點參數，它將變換至顯示實際參數，?再按一次?“RUN?”。顯示屏中的?“S?”(STOP)變換成“R?”(RUN)，
并與程序號交替顯示。如果想要運行程序?1?、2?或?3?，簡單地按
“PROG ??1?”、“PROG??2?”或“PROG??3?”快速啟動 CentriVap?離心
濃縮儀。轉子啟動，當轉子達到操作速度，真空閥關閉，真空泵運
行。
9?、 ?在運行的任何時間可更改設置點的參數，先用 “SELECT?”鍵選擇
參數，并用增加或減少鍵修改。
10?、?如果設置了運行時間，在設置時間到達后，有一聲音提示，全部功
能終止。
11?、?如果?CentriVap?離心濃縮儀自己未停止的話，按?“STOP?”停止。
12?、?當蒸發完成，等轉子停止，打開蓋，取出樣品。
五、??操作注意事項
當溶劑在離心濃縮儀中蒸發，在冷阱中收集，由于負載增加，冷阱的溫
度會上升。
根據使用的溶劑種類、樣品體積與系統操作參數，冷阱溫度可能上升到?使“READY?”燈關閉，但當樣品進入完成階段，冷阱的負載下降，同時冷阱
的溫度也會下降，“READY?”會再次亮起。
CentriVap?離心濃縮儀的液晶顯示器傳達了多種信息。當它開機時，它會
回復到關機前相同狀態?(“RUN?”或“STOP?”)?。如果關機時它處于
“RUN?”狀態，再次開機時，它會試圖回復到關機前的程序設置點，并繼續
運行。
六、???中斷運行
在運行期間，按?“STOP?”鍵中斷運行，關閉全部操作功能。等轉子停 止后，蓋就可打開。如果想重新運行，關閉蓋，按 “RUN?”，它在同一設置
點恢復操作，計時器從中斷的時間處繼續計時。
第五章??維護
在正常操作下，只需要少量的維護。建議以下的維護日志。
日常：
1?、 清除全部溢出物：從樣品室中除去液體，使用合適溢出物的方式清潔
全部表面。
2?、 使用軟布、海綿或麂皮，沾上中性肥皂或洗滌劑清洗蓋與封條。
3?、 檢查真空泵的油位，應在?“MIN?”與“MAX?”之間。如果油位低于
“MIN?”上 1?’(25.4 mm)處，加油到適當位置。
4?、 如果油顯示混濁、有顆粒或變色，放出原泵油，更換新鮮泵油。
5?、 運行了酸性溶液后，要在運行后馬上清洗與中和，不然的話會對收集
器有物理上的損壞。
6?、 檢查收集或冷凍在冷阱中的溶液，并作適當?shù)奶幚怼Ｔ谙麓芜\(yùn)行前清?空冷阱中的溶液。如果溶液冷凍在玻璃阱中，操作后馬上在冷水上運
行。
7?、 如果使用玻璃阱，檢查一下在不銹鋼阱中的乙醇，是否無冰或水，放
出乙醇，更換新鮮的乙醇。
每月：
1?、 檢查全部橡膠管與封條，更換有損壞的部分。 CentriVap?離心濃縮儀?上的橡膠組件可能永久損壞，需要更換。此些橡膠組件的使用壽命與
他們的使用率與周圍環境有關。
2?、 使用軟布、海綿或麂皮，沾上中性肥皂或洗滌劑清洗蓋。
3?、 使用軟布、海綿或麂皮，沾上中性肥皂或洗滌劑清洗儀器外表面。液?體噴霧清洗劑與上光劑可用于外表面，但不要使用溶劑來清除外表面
的污物，這可能形成損壞。
每年：
1?、每年，清洗冷阱制冷系統的散熱片。如果操作的環境很贓，此操作可頻繁些。
